是“相爱相杀”还是“优胜劣汰”？一文看懂Mini LED AM驱动与PM驱动优劣情况

在影响Mini LED背光屏幕画质的种种因素中，驱动技术成为其中一大关键所在，甚至对护眼、节能等性能也有所影响

为什么驱动技术对Mini LED影响之大呢？

由于Mini LED背光可区域调光，每个分区的背光源亮灭均可单独控制，因此Mini LED驱动电路更为复杂。当下，各个厂商的高端Mini LED背光产品画面效果不断增强，区域调光也更为精细。分区数增多导致其所使用的驱动IC和Mini LED灯珠也随之增多，高集成性的驱动IC热量集中，容易导致局部过热使Mini LED产生偏色，从而影响画质。

因此在当下，如何解决驱动存在的难题，是Mini LED产业进一步发展必须解决的难题之一。目前Mini LED背光主要有两种驱动方式：被动矩阵式驱动（PM：Passive Matrix）和主动矩阵式（AM：Active Matrix）驱动。

PM驱动（全称Passive Matrix，被动矩阵式驱动）主要应用于PCB板，以阴、阳极矩阵构成矩阵状，以扫描方式实现对背光的单区调控。每个像素都是在短脉冲模式下，为瞬间高亮度发光。

工作模式：PM驱动模式把阵列中每一列的LED像素的阳极连接到列扫描线，同时把每一行的LED像素的阴极连接到行扫描线。当某一特定的第Y列扫描线和第X行扫描线被选通的时候，其交叉点（X，Y）的Mini LED像素即被点亮。整个屏幕以这种方式进行高速逐点扫描即可实现画面显示。

优势：

驱动方式结构简单，较为容易实现，可以有效降低制造成本。

劣势：

1.连线复杂：需要X+Y根连线，当Mini LED分区数变多，驱动模组体积也会增大，不利于薄型产品使用。

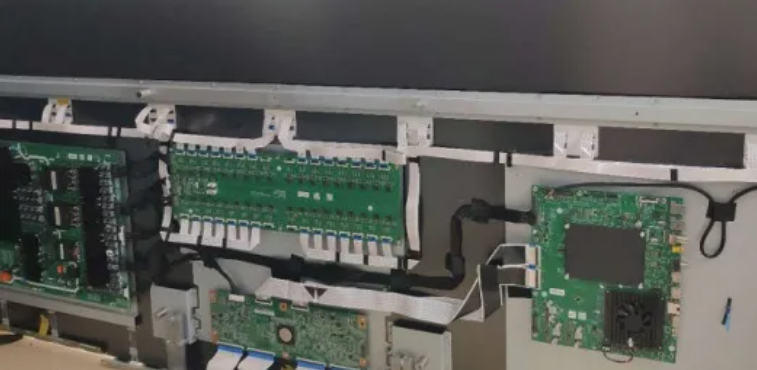

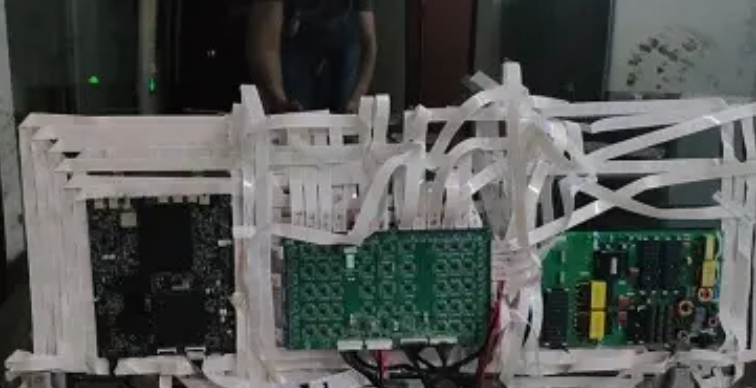

高分区与低分区连线对比

2.像素之间容易串扰：驱动电流会影响选定像素周围的其他像素，产生光串扰问题，降低显示质量。

3.亮度均匀性差：同一列的Mini LED像素共享一个或多个输出引脚的驱动电流，当两列中亮起的像素个数不一时，施加到每个像素上的驱动电流会不一样，不同列的亮度就会差别很大。

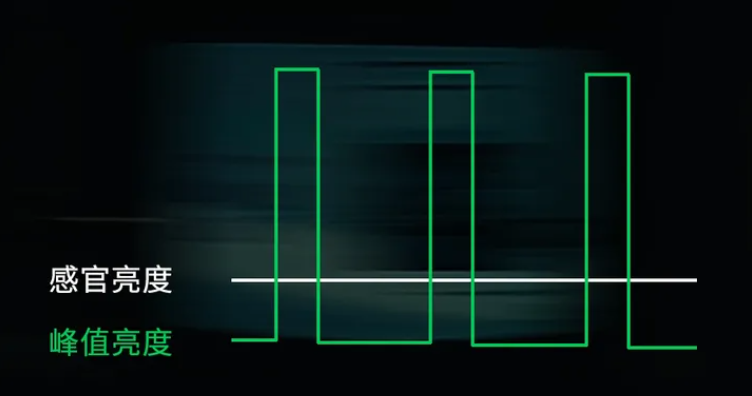

4.屏幕闪烁：PM驱动中对扫描信号的频率需求较高，存在一定的屏幕闪烁问题。

5.效率低、散热压力大：PM驱动中大量的功率将损耗在行和列的扫描线上，导致效率低下，同时带来更大的散热压力。

AM驱动（全称Active Matrix，主动矩阵式驱动），主要基于玻璃基板，也可PCB板，采用独立的薄膜电晶体实现对背光的单区调控。每个像素皆可以连续且独立的驱动发光，可以使用低温多晶硅或者氧化物TFT驱动。

工作模式：每个Mini LED像素都由独立的驱动电路控制，驱动电流由驱动晶体管提供。基本的AM驱动电路为双晶体管单电容电路。两个晶体管之一的选通晶体管，用来控制输出电流，即控制像素电路的开或关；另一个是驱动晶体管，与电压源联通并在一场（Frame）的时间内，为Mini LED提供稳定的电流；还有一个存储电容用来储存数据信号，当该像素单元的扫描信号脉冲结束后，存储电容仍能保持驱动晶体管栅极的电压，从而为Mini LED像素提供源源不断的驱动电流，直到这个Frame结束。

优势：

1.布线简单：每个分区单独驱动，无需复杂的纵横布线，有利于做到面板薄型化。

2.亮度均匀性好：AM具有高独立可控性，通过选通晶体管和驱动晶体管构成的像素电路，可以很好地避免在PM中周边像素受选定像素电流脉冲导致的光串扰现象。

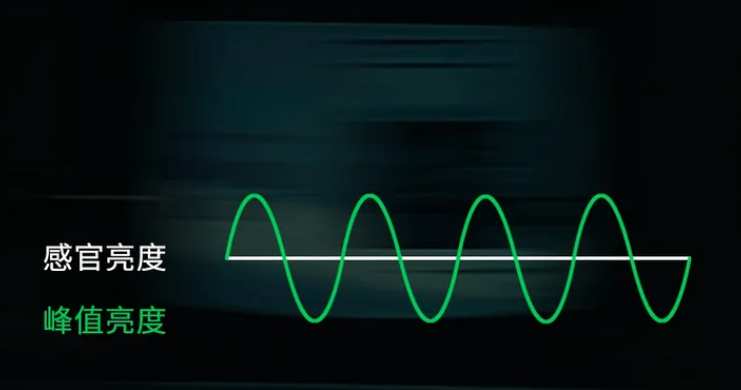

3.屏幕无闪：AM电路中，所选像素在扫描信号脉冲结束后仍保持供电，直到一帧图像结束进入下一个周期，不会产生频闪。

PM驱动 VS AM驱动

4.效率高、散热好：AM只需小电流驱动，功耗相对较小，有利于更好的散热。

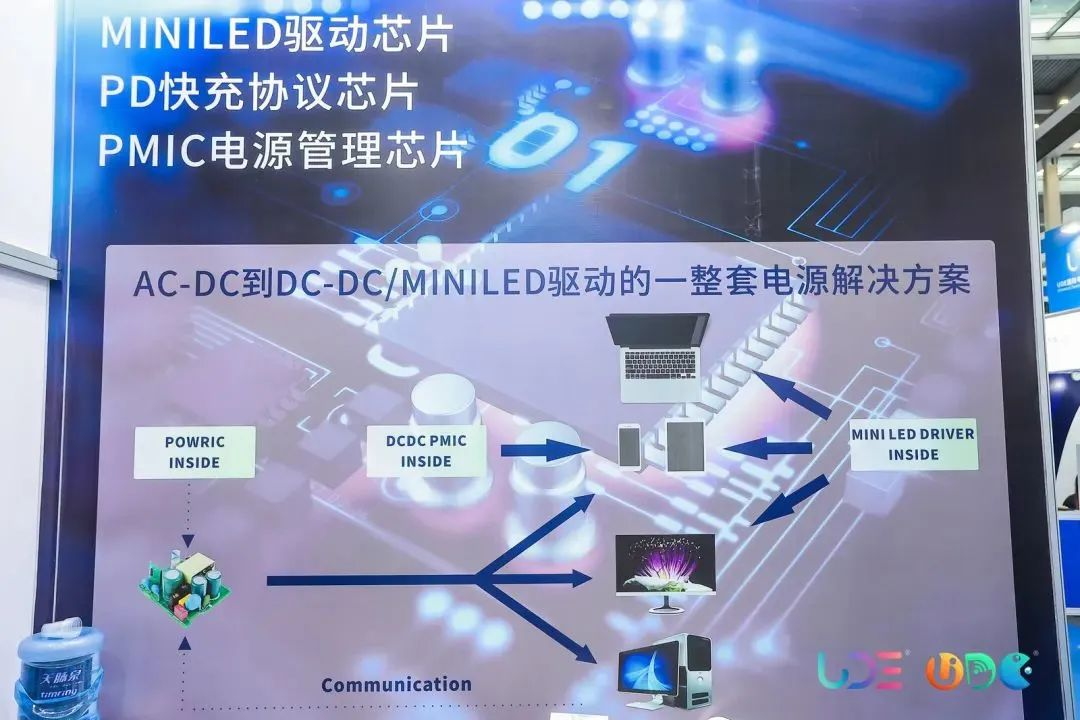

在刚刚结束的UDE2023第四届国际半导体显示博览会上，华源智信半导体（深圳）有限公司亮相展会现场并带来提供AC-DC到DC-DC/Mini LED驱动的一整套电源解决方案。

华源智信作为中国领先的数字电源设计公司，Mini LED AM驱动的领导者，芯片级电源系统方案提供者，主要骨干是来自于国际知名的电源管理芯片公司 iWatt和PI，产品主要覆盖Mini LED驱动，AC-DC，PD快充，PMIC等一系列电源产品。

致力于Mini/Micro LED商业化进程加速，打通Mini/Micro LED全产业链，助力上中下游协同一体化发展，UDE2024第五届国际半导体显示博览会将于2024年2月26-28日深圳福田会展中心盛大举办。本届展会规模升级至80000㎡，集结Mini/Micro LED上中下游全产业链行业标杆，融汇产业创新，包括上游关键设备、半导体材料、芯片、中游显示面板及封装模组、下游终端应用等领域，届时预计将有超千家品牌展商和60000+观众到达展会现场，为您带来全新“声光视讯显”生态盛会。

往届现场Mini/Micro LED产业链产品

UDE历时五载，积累海量行业资源，集结行业标杆企业，TCL、海信、三星、利亚德、TCL华星、BOE、天马、晶台、沃格、大族激光、海目星、小米、海尔、创维、诺瓦星云、惠科、芯视元、镭昱、鸿利显示、广东中强精英、瑞丰光电、南京惠华、维斯特、盟拓、海拓、柯尼卡美能达、华源智信、万福达、广晟德、道达、纳晶、康美特、德莎、大为新材料、晶能、福英达等一系列Mini/Micro LED产业链上中下游企业来到UDE展会现场，展示涵盖检测修复设备、巨转设备、驱动IC芯片、性能材料、面板模组、终端应用等产品，为您呈献了解Mini/Micro LED产业的一站式前沿技术展示平台。

Mini/Micro LED作为本届UDE2024的聚焦点，针对Micro LED巨量转移、全彩化难题，整合Mini/Micro LED显示全产业链，集Mini/Micro LED检测修复设备、巨量转移设备、关键性能材料、芯片、驱动IC、面板、封装模组、终端应用于一展，广邀行业龙头企业，致力于推动Mini/Micro LED实现商用化落地。

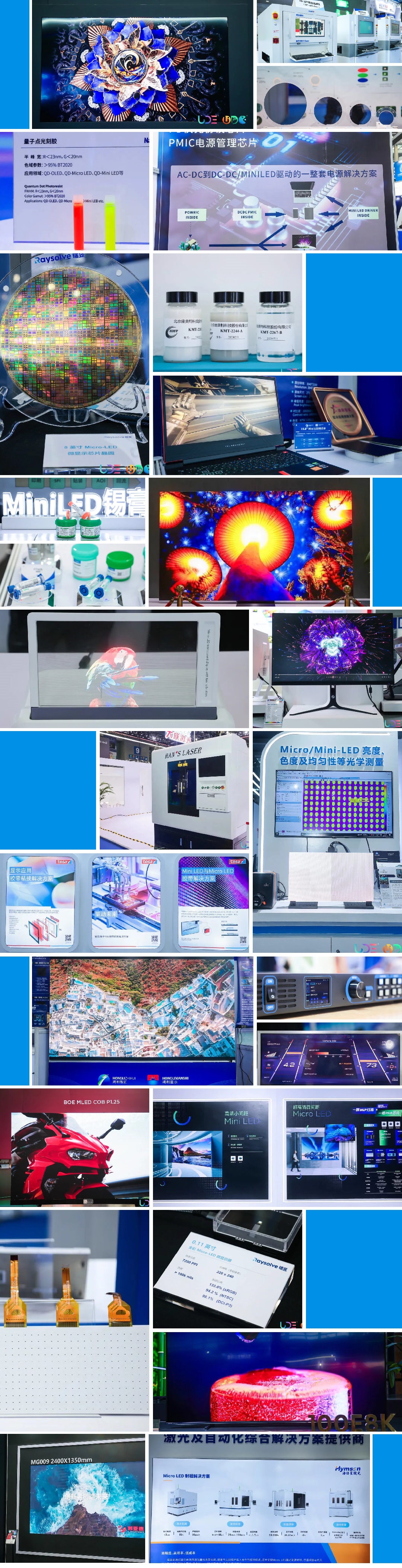

往届现场盛况
