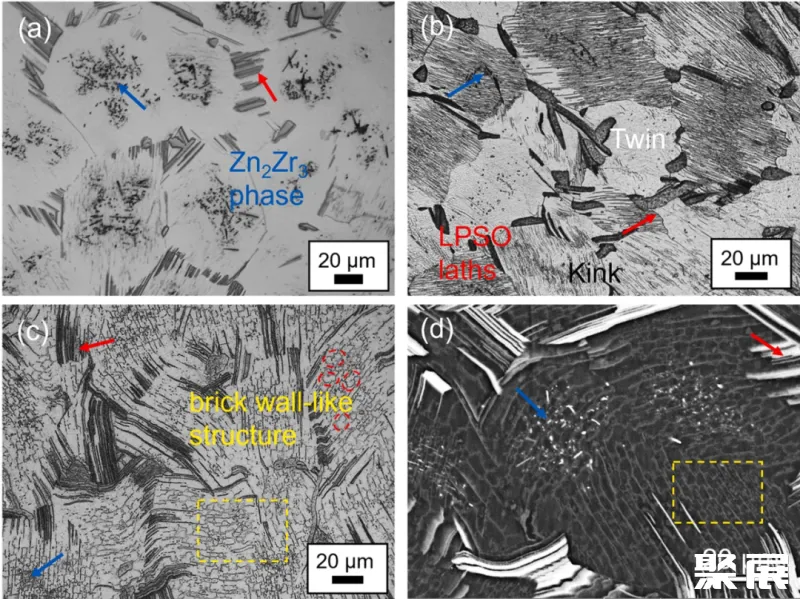

图1 (a-c) Mg_96.6Zn₁Y_2.2Zr_0.2(at.%)合金的OM图：(a)固溶处理后，(b)室温压缩后，(c)长时间自然放置后，(d)自然放置后的SEM图

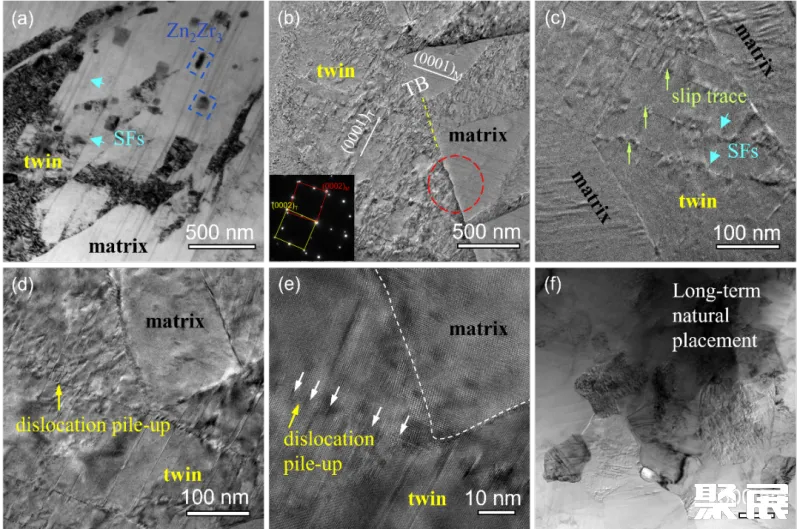

图2 Mg_96.6Zn₁Y_2.2Zr_0.2(at.%)合金中Mg基体的TEM图像：(a-e)室温压缩后，(f)自然时效后

图3 TEM明场图像，显示室温压缩合金中存在高密度的基面< a >位错、< c >位错或< c + a >位错。

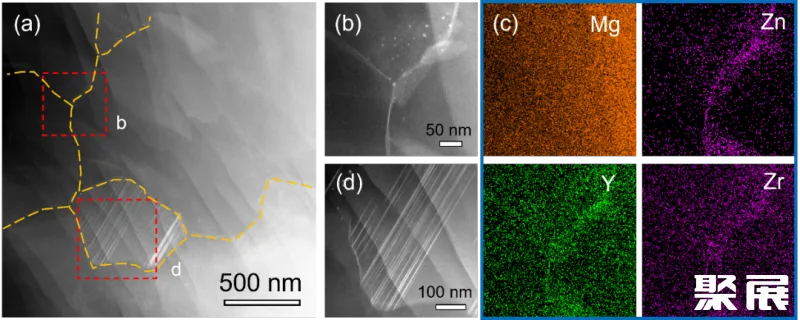

图4 (a) Mg_96.6Zn₁Y_2.2Zr_0.2(at.%)合金经室温压缩和长期自然放置后，在Mg基体中再结晶晶粒的低倍STEM图像。(b、d)分别为(a)中矩形所示区域“b”、“d”的高倍STEM图像。(c) 图(b)中区域的EDS图像，显示再结晶晶界存在Zn/Y/Zr元素偏析

图5 再结晶机理示意图：(a-c)含孪晶变形晶粒;(d-f)无孪晶变形晶粒;(g)再结晶晶粒;(h) LTDRX、CSRX与本工作（LTSRX）的差异示意图

论文链接：https://doi.org/10.1016/j.scriptamat.2023.115708

来源：河北科技大学王立伟老师供稿，编辑：张维官，审核：王颖

小编提示：

      加小编进增材制造技术交流群，大咖云集，相互沟通交流学习，小编微信：（微信同号），非诚勿扰，仅限增材制造相关专业，添加好友时请实名制备注（姓名+单位）。

☞广告合作: 孙哿

声明：本文所用视频、图片、文字如涉及作品版权问题，请第一时间告知，我们将根据您提供的证明材料确认版权并按国家标准支付稿酬或立即删除内容！
