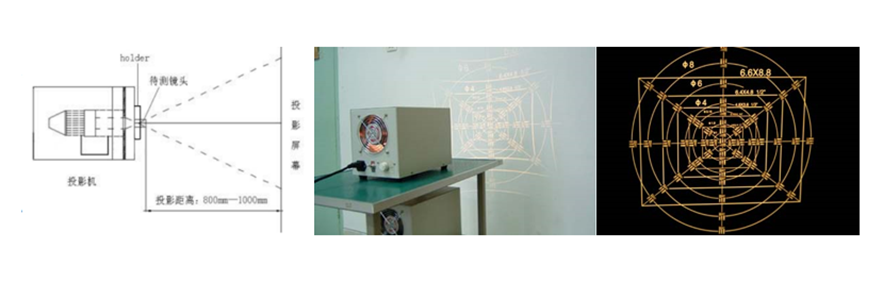

光学测量中常用逆投影设备来测量镜头的解析度，镜头逆投影测试原理是利用光路可逆原理。如下图所示，将测试靶标（Chart）放置到镜头的像面，光线从后端入射至Chart，经过镜头后，将成像投射到接收屏上（CCD）。

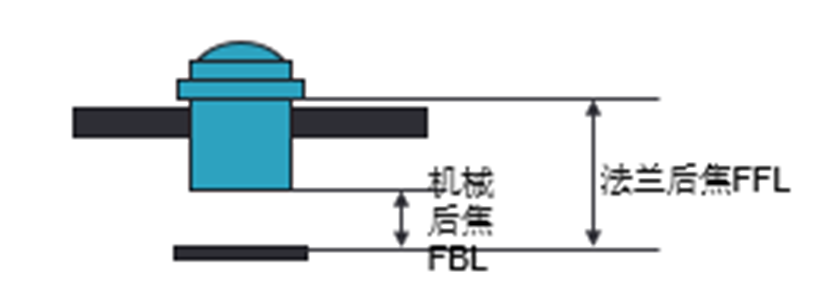

镜头法兰\机械焦距，根据镜头托盘设计与实际测量，得到托盘下表面与图卡扫描轴（Z轴）原点的距离，再结合镜头离焦曲线，当离焦曲线的MTF到达峰值时，根据此时Z轴的位置，就可以得到镜头的机械后焦或者法兰后焦。

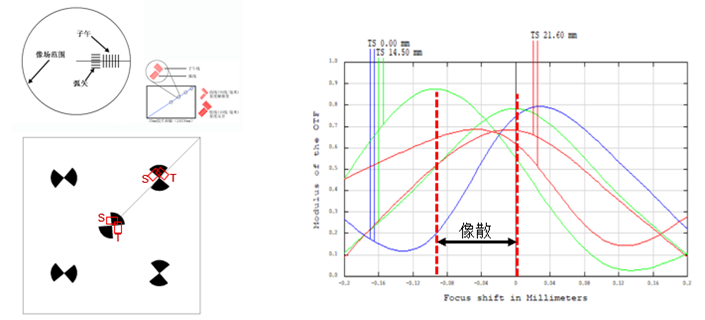

场曲,根据TF曲线上，轴上MTF、轴外MTF到达峰值点时的z轴差异即镜头的场曲，此项最好是在做好像面倾斜矫正后测量。

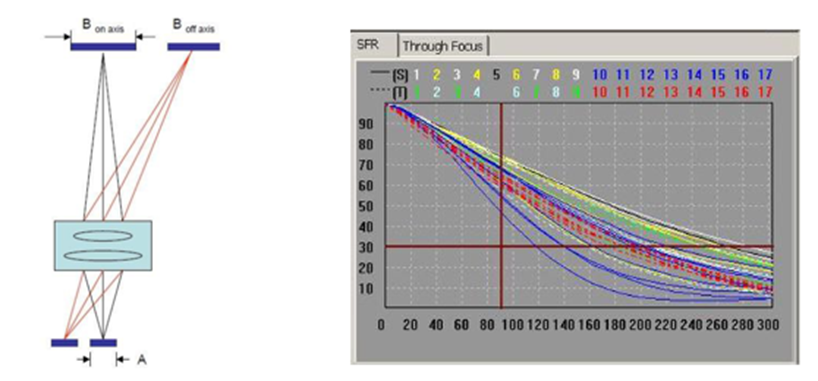

轴上MTF \ 轴外MTF, 常规测试项，轴上指中心视场的MTF，轴外指边缘视场的MTF。可以显示/保存固定频率下的MTF峰值，建议多开放几个频率的设定（3~10个）；MTF曲线的横坐标频率不建议使用cy/pix作为单位，换成lp/mm，换算关系为[(cy/pix)/pixel size]*系统放大率；系统放大率由视觉相机取得的参考点大小与实际参考点大小的比值获得（如下图，放大率=B/A）; 因镜头畸变原因，轴上与轴外的放大率会有差异，建议分开进行计算。

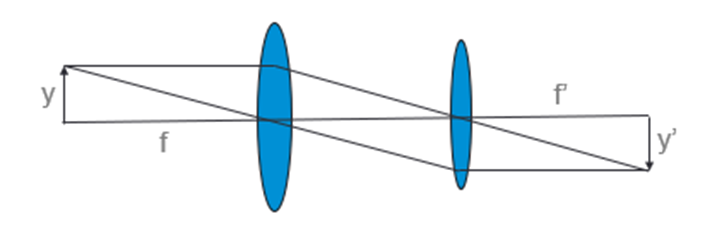

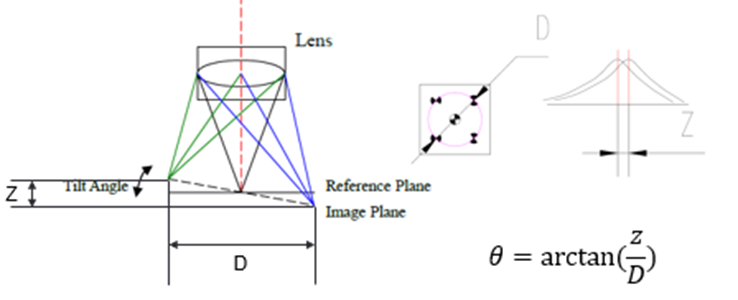

像面倾斜，根据镜头离焦曲线，和图卡上的靶标点到中心的距离，可计算像面倾斜，即AA过程。根据计算的像面倾斜可以做像面拟合、倾斜模拟矫正的动作。

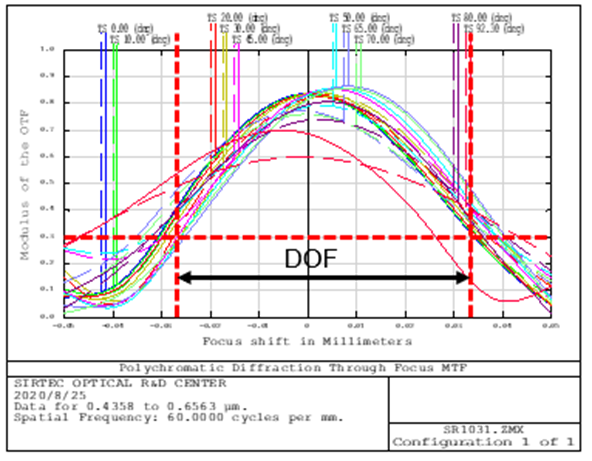

焦深（DOF）,设定一个MTF标准，在离焦曲线上大于这个MTF标准的一段z轴行程，定义为焦深，此项最好是在做好像面倾斜矫正后测量。
前面介绍了关于镜头的测试部分项目，艾微视图像科技应客户要求，2019年自主研发生产符合镜头客户以及市场需求的镜头逆投影测试设备，镜头龙头企业客户应用后反响非常好。
重复定位精度
轴上光学传递函数 MTF
轴外光学传递函数 MTF
离焦光学传递函数 MTF
目标图卡
有效焦距 EFL
镜头倾斜Tilt
视场角 FOV
技术规格
有效焦距 EFL
镜头倾斜Tilt
视场角 FOV
UPH
≥ 1200
设备尺寸
1700*1600*2300（mm）
测试镜头是在模拟强光环境下的成像，Flare 是一种出现在镜头组合光学系统中的眩光，它在光学元件之间进行反射使图像模糊。艾微视图像科技已经量产flare测试设备，设计采用多通道独立灯珠，阵列分布并独立控制，模拟不同角度不同亮度的环境光源对摄像头造成的杂散光并输出数值，让传感器计算更精准，结合艾微视测试算法，完整地呈现强光环境下镜头的成像不良，其中global客户等反馈flare设备完全符合测试需求。
手动上料
自动扫码
Flare 测试
图像输出
手动下料
运动方式
双直线轨道
暗箱
LED 灯珠圆周分布
中继镜
适用产品及工艺

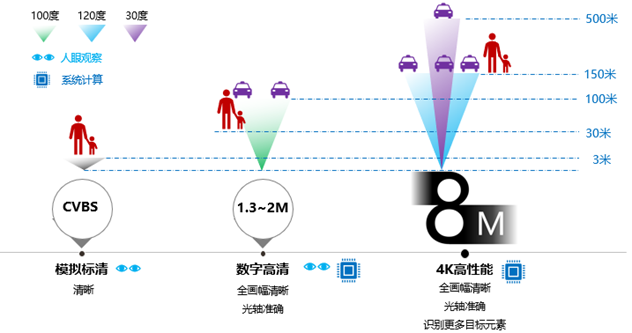

8M 摄像头
安防摄像头
UPH
≥ 120
