问：立面图、剖面图、节点图、大样图有啥区别？

答：

立面图：建筑的立面，也就是从外面看的一个面;

剖面图：就是剖到哪，就画那的立面，如一个苹果切到那画哪，就是剖面图;

节点图：一个的东西详细结构图纸;

大样图：和节点图一样都是花详细的结构图，不同的是大样图要标注使用材料。

分析

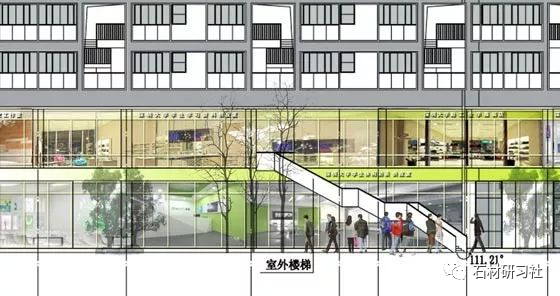

什么是立面图?

在与房屋立面平行的投影面上，所作房屋的正投影图，称为建筑立面图，简称立面图。

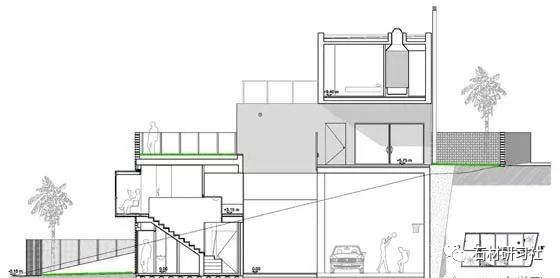

什么是剖面图?



1、剖面图又称剖切图，是通过对有关的图形，按照一定剖切方向所展示的内部构造图例;



2、剖面图是假想用一个剖切平面将物体剖开，移去介于观察者和剖切平面之间的部分，对于剩余的部分向投影面所做的正投影图。

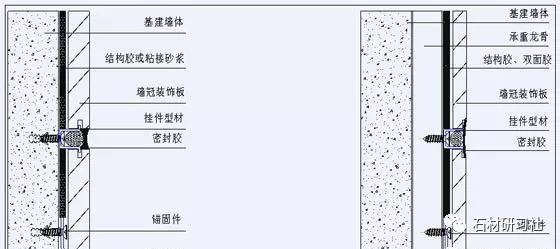

什么是节点图？

节点图，是两个以上装饰面的汇交点，是把在整图当中无法表示清楚的某一个部分，单独拿出来表现其具体构造的，一种表明建筑构造细部的图。



什么是大样图？

1 、大样图相对节点图更为细部化，也就是放节点图所无法表达的内容，以表达的更清楚;



2、大样图是指针对某一特定区域进行特殊性放大标注，较详细的表示出来。
