2023年9月6-8日,在第24届中国国际光电博览会上,湖北五方光电股份有限公司将展出半导体光学产品、精密光学元器件及精密光学冷加工产品诚挚邀请您莅临精密光学展&摄像头技术及应用展5号馆5A53展位参观、交流及业务洽谈。

欢迎点击上方登记观众证件,现场莅临展台面对面高效交流。



部分产品抢先看







新产品类





图案化的黑铬板

产品介绍:

在镀有金属铬膜的超薄玻璃晶圆上,采用光刻工艺将mask的微纳结构图形转移至晶圆形成以铬膜为基础的微纳结构图形,再通过蒸镀工艺满足产品光学性能。目前可作业至微米级。产品主要类型有通光光阑、阴阳板、光刻玻璃晶圆、黑铬板等,产品主要应用在手机识别模组、手机环境光模组、车载激光雷达等领域。具体产品的镀膜要求、光谱效果及微纳结构尺寸可根据客户需求进行定制。

多面棱镜


产品介绍:
通过采用光学冷加工工艺,加工出具有复杂多面构型的棱镜、微棱镜产品,如直角棱镜、道威棱镜等。在选定的棱镜表面镀光学薄膜,实现超低反射或超高反射等光学效果。产品主要应用在潜望式摄像头模组或光源发射模组领域,具体产品的镀膜要求、切割尺寸等可根据客户需求进行定制。
多光谱滤光片


产品介绍:
采用多层镀膜和多层光刻技术,在光学玻璃或者硅基晶圆表面实现不同的光学通道,从而获取更多的光谱波段数据信息,以便在应用场景下提供“高分辨率”的光谱数据模型。产品主要应用在CIS成像技术应用领域包括安防、消费电子、医疗等和PD传感技术应用领域包括色彩传感器、接近光传感器和环境光传感器等。现有技术储备可满足≤10通道产品,以及在研的12通道产品等,同时也可根据客户需求进行定制化生产。





核心技术能力





镀膜技术能力






产品介绍:

作为公司的核心技术能力之一,目前公司有各类蒸发、溅射等镀膜设备100多台,可满足各类消费电子光学产品、半导体微纳光学产品镀膜需要,同时也可按照客户需求定制化生产。经过多年发展,公司作为国内主要的红外截止滤光片、窄带滤光片等产品生产商,具有较高的市场占有率和品牌知名度,同时也在积极构建新兴光学镀膜能力包括ALD镀膜及半导体光学镀膜,推动五方镀膜能力的完善和产业链拓展。

光刻技术能力








产品介绍:

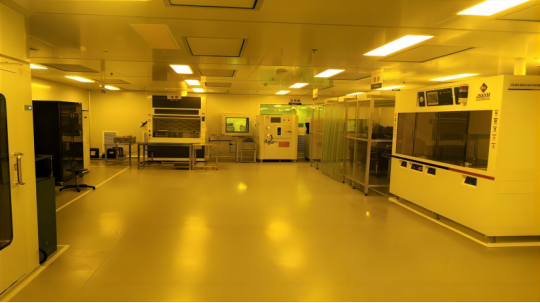

光刻技术是五方新技术能力建设的核心,拥有行业先进的全自动匀胶及光刻,单片及槽式显影、刻蚀、去胶等湿法设备,可满足玻璃、硅基、蓝宝石、陶瓷等不同基材图案化光刻的样品及批量交付能力,晶圆尺寸覆盖6”圆、6”方、8”圆等。配套五方原有成熟的镀膜,激光/刀轮切割,排片及AOI能力,可实现客户晶圆及单颗芯片级不同分光要求,不同形态的产品需求。

TGV技术能力




产品介绍:

目前五方已具备TGV产品批量交付能力,已导入全自动超短脉冲飞秒激光设备,搭配全自动高精度腐蚀清洗线使用,可加工晶圆尺寸覆盖4”、6”、8”等,具备石英、硼硅、铝硅、钠钙等不同玻璃基材的加工能力。同时在玻璃晶圆成孔圆度、正反面同心度、通孔锥度、通孔间距、最大深宽比、通孔尺寸公差、通孔内微裂纹、微孔一致性等方面具有显著优势。

光学冷加工能力






产品介绍:

在光学冷加工技术方面,目前已经建成蓝玻璃冷加工生产线、微棱镜生产线、新产品专用研发试制线等。掌握了玻璃、石英、水晶、陶瓷等材料的超薄超光滑表面加工技术,具备从砖料到多线切片、自动精雕倒边、自动减薄、超精密抛光清洗检验等完整的生产能力。

旋涂技术能力






产品介绍:

我司现有的旋涂加工能力,可满足在不同的基底材料匹配不同的色素配方来满足客户不同的光谱需求,例如降低BG材料Shift偏移,改善拍照鬼影、暗影等问题和白玻基底增加旋涂取代BG材料等。目前我司已经导入全自动多片旋涂设备,可同步实现多片同步旋涂能力,确保多片旋涂厚度均匀性和光谱均匀性控制在我司的目标需求范围内。具体旋涂指标可根据客户要求进行定制化生产。

狭缝涂布技术能力



产品介绍:

狭缝涂布作为我司的精密涂布技术,其原理是涂布液在一定压力和一定流量下沿着涂布模具的缝隙挤压喷出而转移到基材上,可实现不同基底材料搭配不同粘度的浆料涂布。目前我司已导入自动化狭缝涂布设备,涂布层厚度可控制在微米级,同时具有涂布速度快、精度高、涂布层均匀性一致等特点。具体涂布及光学指标可根据客户要求进行定制化生产。


长按识别二维码
登记参观证件

莅临展台面对面高效交流




关于五方光电

湖北五方光电股份有限公司,成立于2012年,注册资本金:2.93亿元,于2019年9月在深圳证券交易所主板上市(股票代码:002962),是中国优秀的光学滤光片制造商之一,总部设立于湖北省荆州市,并下设两家全资子公司、一家控股子公司和一家分公司。公司是一家专业从事半导体光学产品、精密光学元件及玻璃冷加工的研发、生产和销售的高新技术企业。公司及子公司苏州五方光电材料有限公司分别于2016年、2017年被评定为高新技术企业。随着公司向着下一个大趋势元宇宙时代出发,五方顺势而为在2020年成立了苏州五方研发中心,负责新产品的研发与生产技术创新。目前公司核心技术包括:精密光学镀膜技术、光刻技术能力、TGV加工能力、冷加工能力、精密涂布技术、激光切割工艺、精密丝印工艺、精密贴合工艺等。


CIOE精密光学展&摄像头技术及应用展是亚太地区极具影响力的光学行业专业展览会,展会汇聚光学元件及材料、镜头及模组、镀膜、机器视觉、AR&VR、光学测量等光学全产业链板块的优质企业,搭建光学产业生态圈,助力消费电子、先进制造、安防、医疗等光学下游应用企业挖掘行业新应用及新需求,进行商贸沟通达成商业合作,获悉前沿应用、洞察新兴趋势。
